PVC线管性能、规格和配件不符合要求

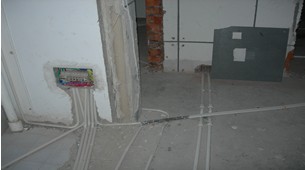

上海翊尧建设工程技术检测咨询有限公司(上海验房|上海验房中心|上海房屋质量检测)在房屋质量隐蔽工程验收中经常碰到施工单位铺设PVC线管时发生以下现象

1现场验收现象

 (1)PVC导管用明火燃烧移开火源30s后仍延燃，且火焰有浓烟，表面标识的内容不全；

(2)所选用的PVC导管尺寸偏小；

 (3)采用中型PVC导管(即现市场上供应为壁厚小于等于1．6mm的PVC导管)作暗埋管，采用明装线盒作暗埋线盒；

 (4)导管、接头、入盒接头等连接件不配套；使用非专用、不配套胶合剂。

2．危害及原因分析

1) 塑料管选用易燃管或再生塑料管，防火等级未达设计要求，一旦燃烧，存在烟雾毒性隐患，危及生命安全和造成财产损失。线管标识不全，会给不合格产品钻空子，易造成以次充好．甚至混入伪劣产品；

2)选用线管的规格太小，可能造成穿线困难，散热不良；

3)线管的管壁较薄，如中型及以下的PVC线管作暗埋管，由于机械强度达不到要求，抗压、抗折、抗冲击性能差，易破碎，造成暗埋管路堵塞；采用明装线盒作暗埋线盒，造成最后盖板及盒周边水泥砂浆收口不好配合，同样因为机械强度达不到要求，易破碎；

4)接线盒等配件选用金属或木制品等，导管、接头、入盒接头等连接件不配套，胶合剂不专用、不配套，使连接不牢固，导致连接的管道不紧密，都会漏进水泥砂浆，造成管路堵塞；中间夹入金属盒，难以实现接地保护；木制品不符合阻燃要求。

 (2)原因分析

l)施工单位购买劣质的产品，以降低成本；偷工减料，阻燃剂比例不当等；

2)设计图纸所选的PVC导管规格小；施工时未按设计要求选用线管，管径偏小；

3)为了降低成本，暗埋管选择中型及以下的PVC导管、线盒使用明敷设线盒；

4)为了降低成本，随意选用不配套、劣质的配件和胶合剂。

  3．标准要求及防治措施

  (1)标准要求

  1)《建筑电气工程施工质量验收规范》(GB 50303～2002)~第3.2.13条：“导管应符合

下列规定：2…绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；3……对绝缘

导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测”。

    《住宅装饰装修工程施工规范》(GB 50327--2001)第16.2.3条：“塑料电线保护管及接

线盒必须是阻燃产品，外观不应有破损及变形”。

    2)《低压配电设计规范》(GB 50054--95) 第5.2.13条：“穿管的绝缘导线(两根除外)  ，

总截面面积(包括外护层)不应超过管内截面面积的40％”。

    《硬塑料管配线安装》说明4：“管内穿线的绝缘导管其导线的总截面积(包括外护层)不应超过管内截面积的40％”；

    3)《建筑电气工程施工质量验收规范》(GB 50303--2002)  14.2.9条：“绝缘导管敷设应符合下列规定：……3当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管”。

 (2)防治措施

1)选用的PVC管阻燃性能必须达到规范要求，管外壁应有阻燃标记和制造厂标。要求生产厂家提供氧指数指标合格测试报告，提供产品合格证和材质证明文件；仍有异议，应送有资质等级的试验室检验。阻燃型PVC管，管壁应厚薄均匀，无气泡，色泽一致，无扭曲变形现象，管材和专用附件，接口部位应吻合严密，不能出现缝隙，应接触密实牢固，管材和附件材质一致；

2)应按设计要求选用合适的规格，保证管内导线的总截面面积不大于管内截面面积的40％。        ’{

当发现设计上所选用的导管规格偏小，应及时反馈给设计人员，由设计人员及时做设计变更，增大导管的尺寸，满足规范要求；

3)PVC线管的抗压荷载值(厚度)应符合要求；应根据线管敷设的场合，选用壁厚符：符合要求的产品；埋设在墙内或混凝土楼板内的绝缘导管，采用中型以上的导管；

 4)阻燃型PVC管配套使用的开关盒、插座盒、接线盒等均应外观整齐，敲落孔齐全，无劈裂、变形、损伤等现象，必须使用配套的PVC制品，严禁使用木制品。

    应选用配套、专用的胶合剂，产品有出厂日期和台格证并在有效期内，不应出现固化、

化学成分不稳定、粘接不牢等现象。
